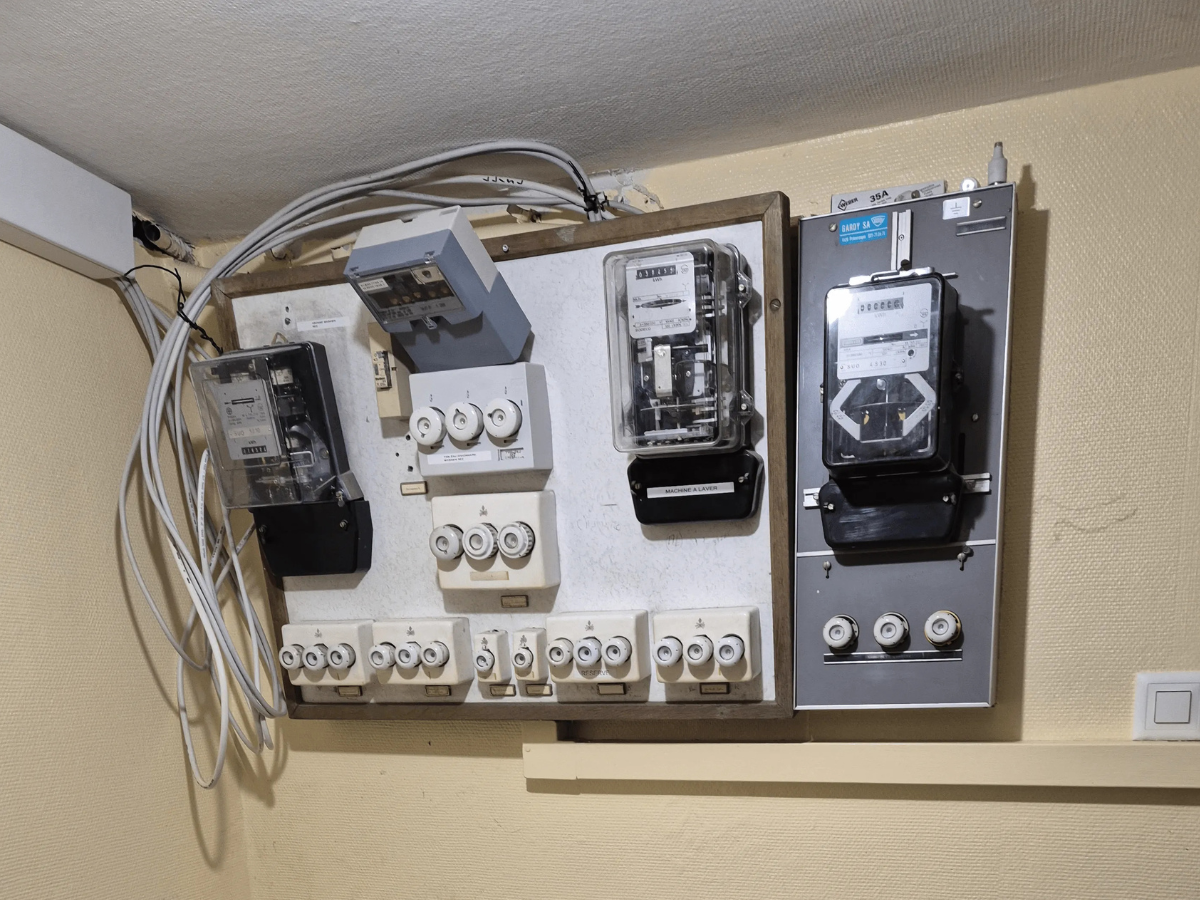

Remplacement d’un tableau électrique Schéma 3 à Orbe
À la Grand‑Rue 7 à Orbe, VOé electroval a procédé au remplacement complet d’une installation électrique en Schéma III, conformément aux exigences de la nouvelle Directive ESTI 225. Ce projet a permis de mettre l’immeuble en conformité, d’améliorer la sécurité et de repasser à une périodicité de contrôle OIBT tous les 20 ans, contre 5 ans auparavant.
Contexte et enjeux du projet

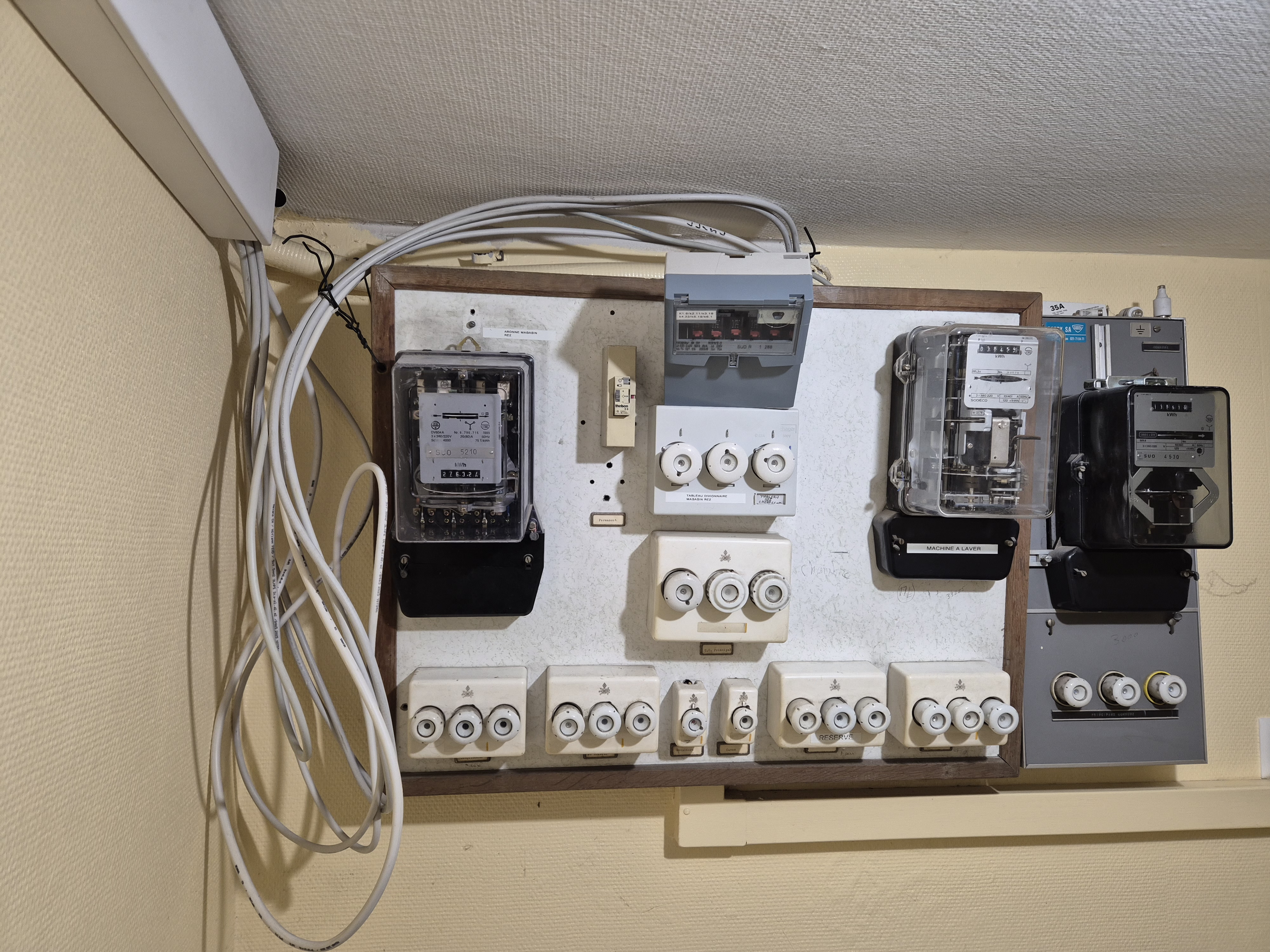

Les anciennes installations en Schéma 3 ne disposent pas de mise à terre séparée. Lors des contrôles OIBT périodiques imposés par les gestionnaires de réseau de distribution, les propriétaires sont désormais rendus attentifs à ces non‑conformités et doivent signer un document de responsabilité en cas de problème. Depuis 2022, la périodicité des installations Schéma III est revenue à 5 ans (au lieu de 20), ce qui impose des travaux de mise en conformité.
Travaux réalisés par VOé electroval
Mise en conformité et modernisation complète
- Tirage de nouveaux fils dans toutes les parties communes et dans les appartements
- Remplacement des interrupteurs et prises

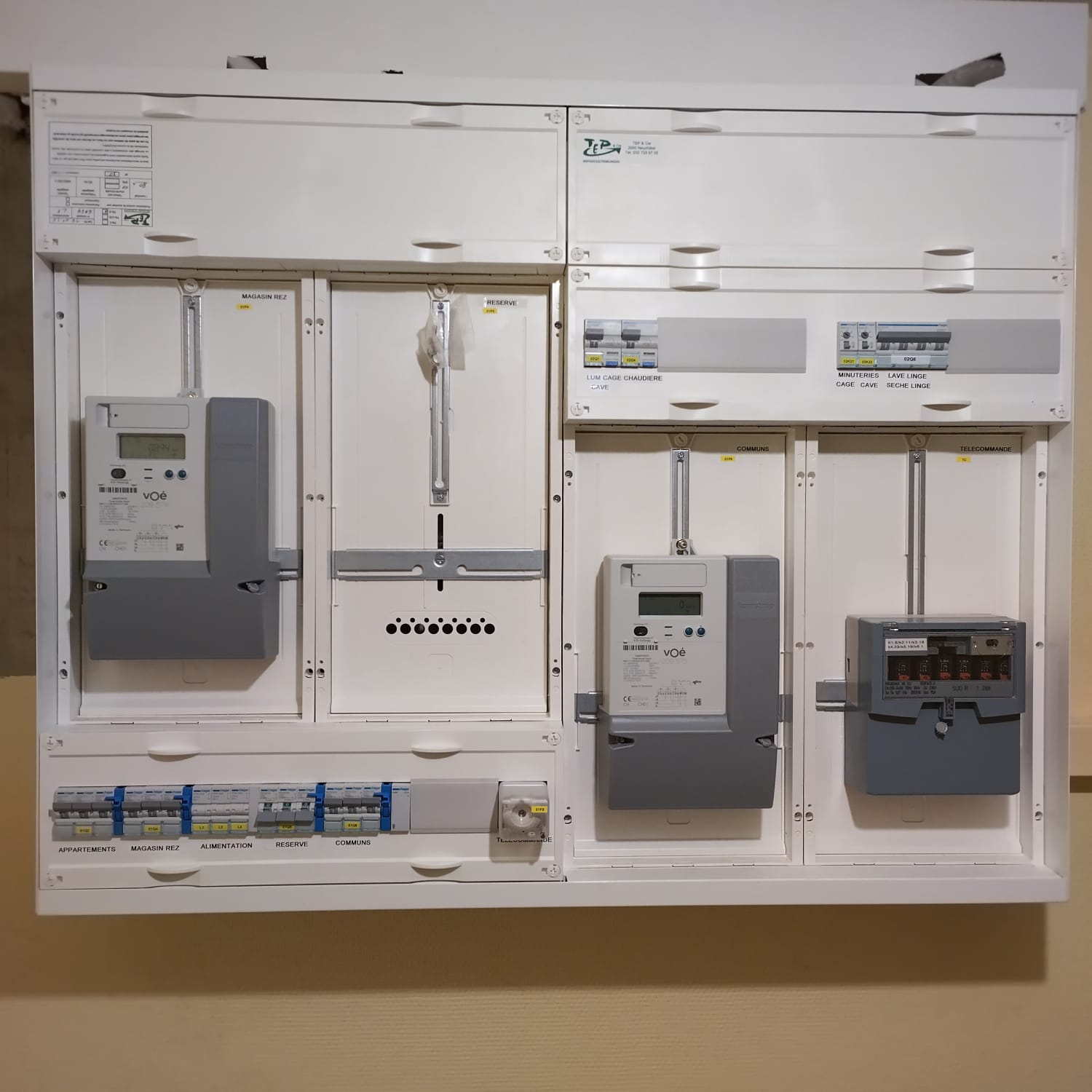

- Échange complet des tableaux électriques de comptage et de distribution
- Passage à un système TN‑S, plus sûr et conforme aux normes actuelles
Particularités techniques et défis relevés
Les interventions ont été réalisées dans un immeuble habité, ce qui a nécessité une organisation flexible afin de limiter les coupures.
La présence d’un commerce au rez‑de‑chaussée, fermé uniquement le lundi matin, a également demandé une planification optimale pour éviter les interruptions d’activité
Valeur ajoutée pour le client
Grâce à l’intervention de VOé electroval :
- La sécurité des personnes et des biens est renforcée
- La périodicité de contrôle repasse à 20 ans
- Les installations sont neuves et conformes
- Le client bénéficie de la proximité, de la réactivité et du savoir‑faire des équipes
Collaboration et partenaires
Le tableau de comptage a été fourni par TEP & Cie – Montages électromécaniques
Caractéristiques

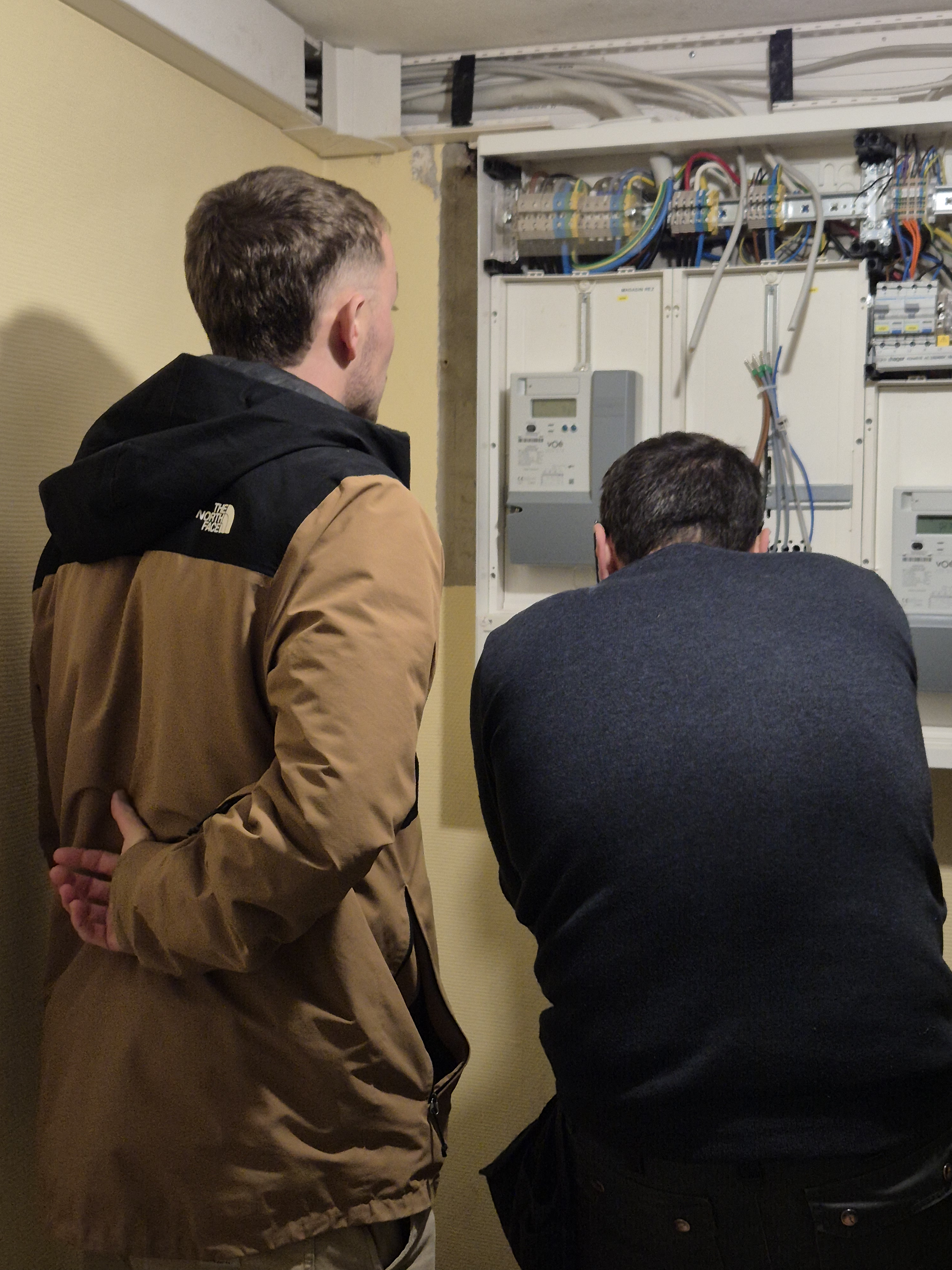

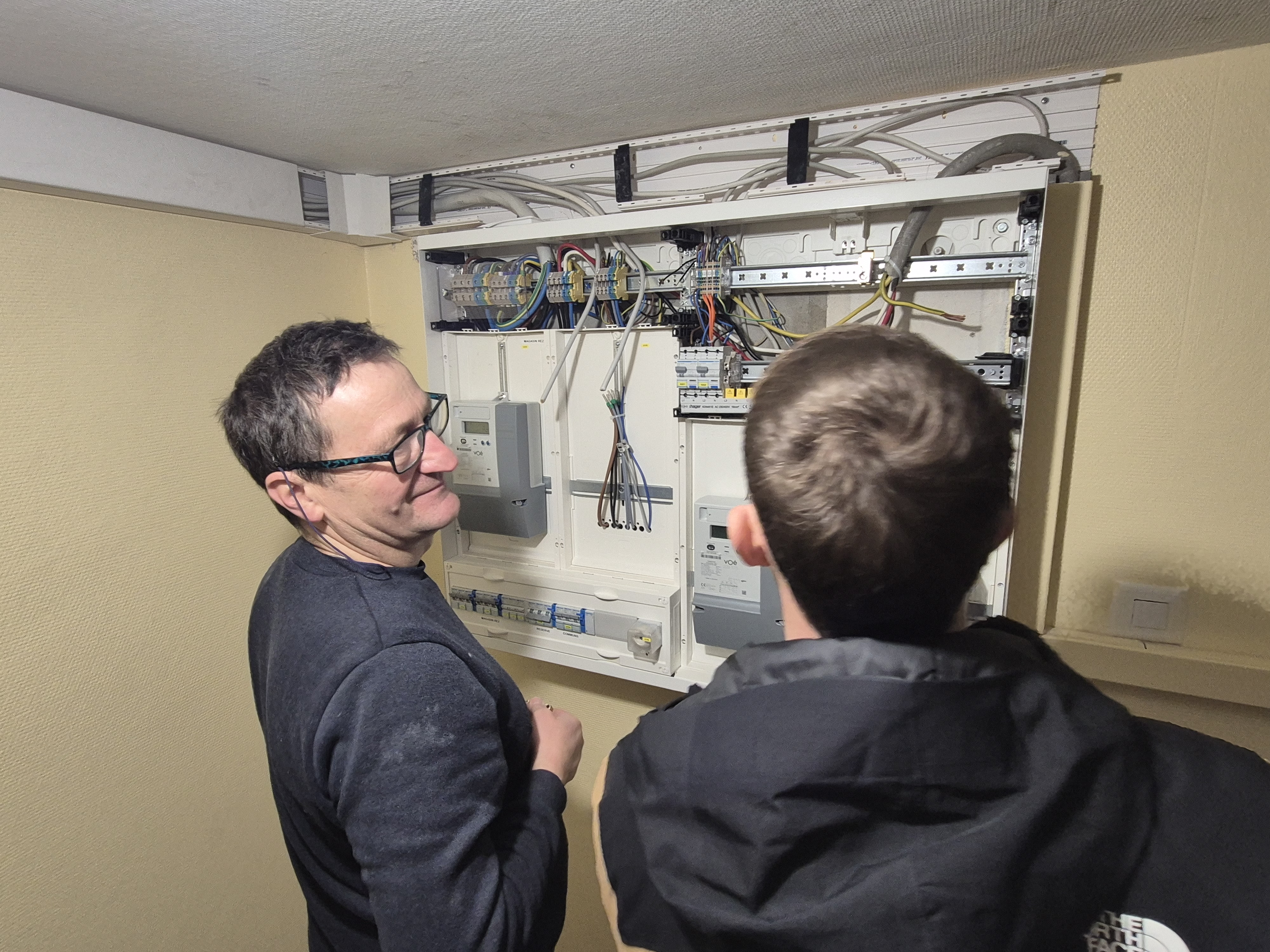

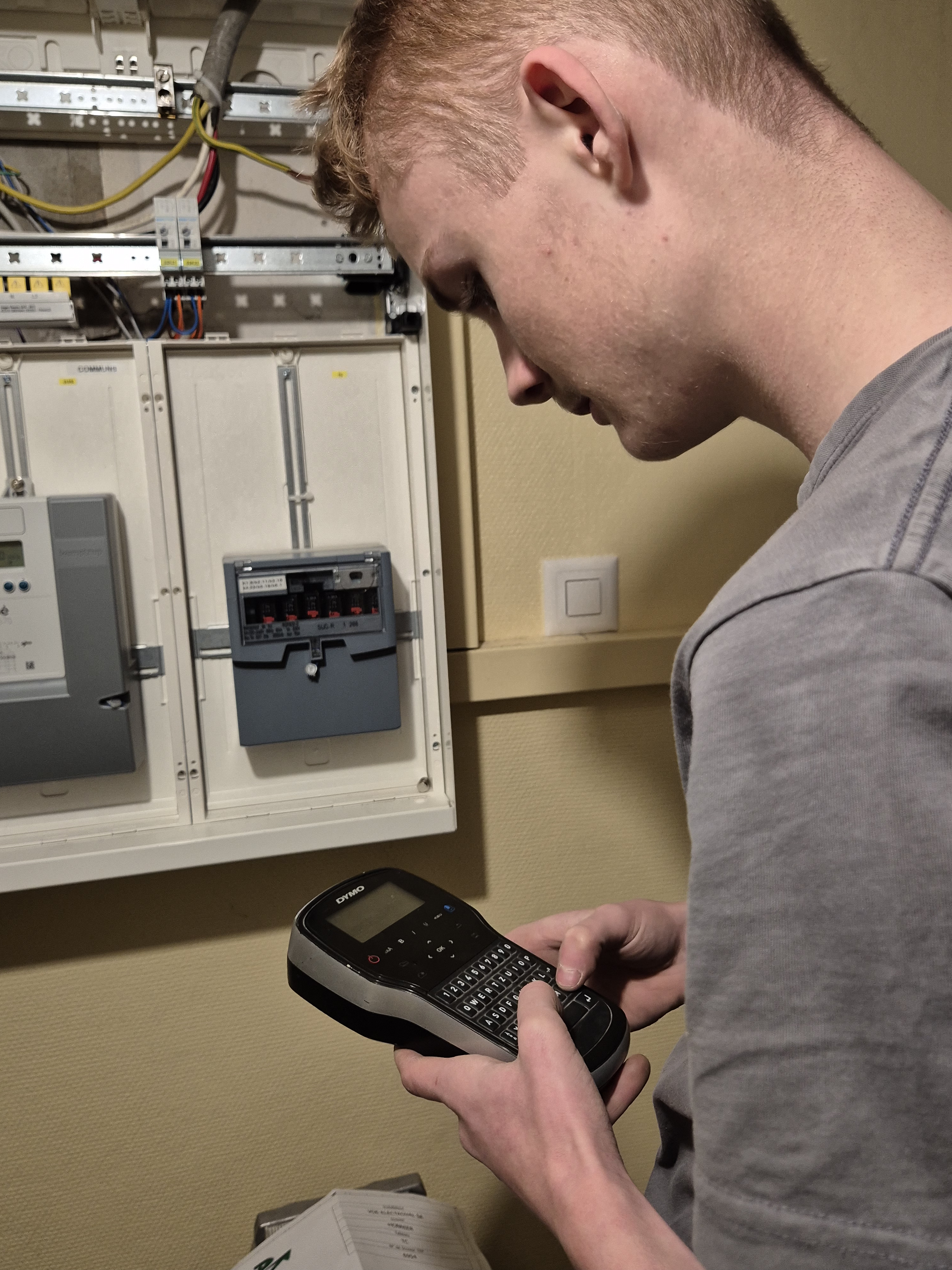

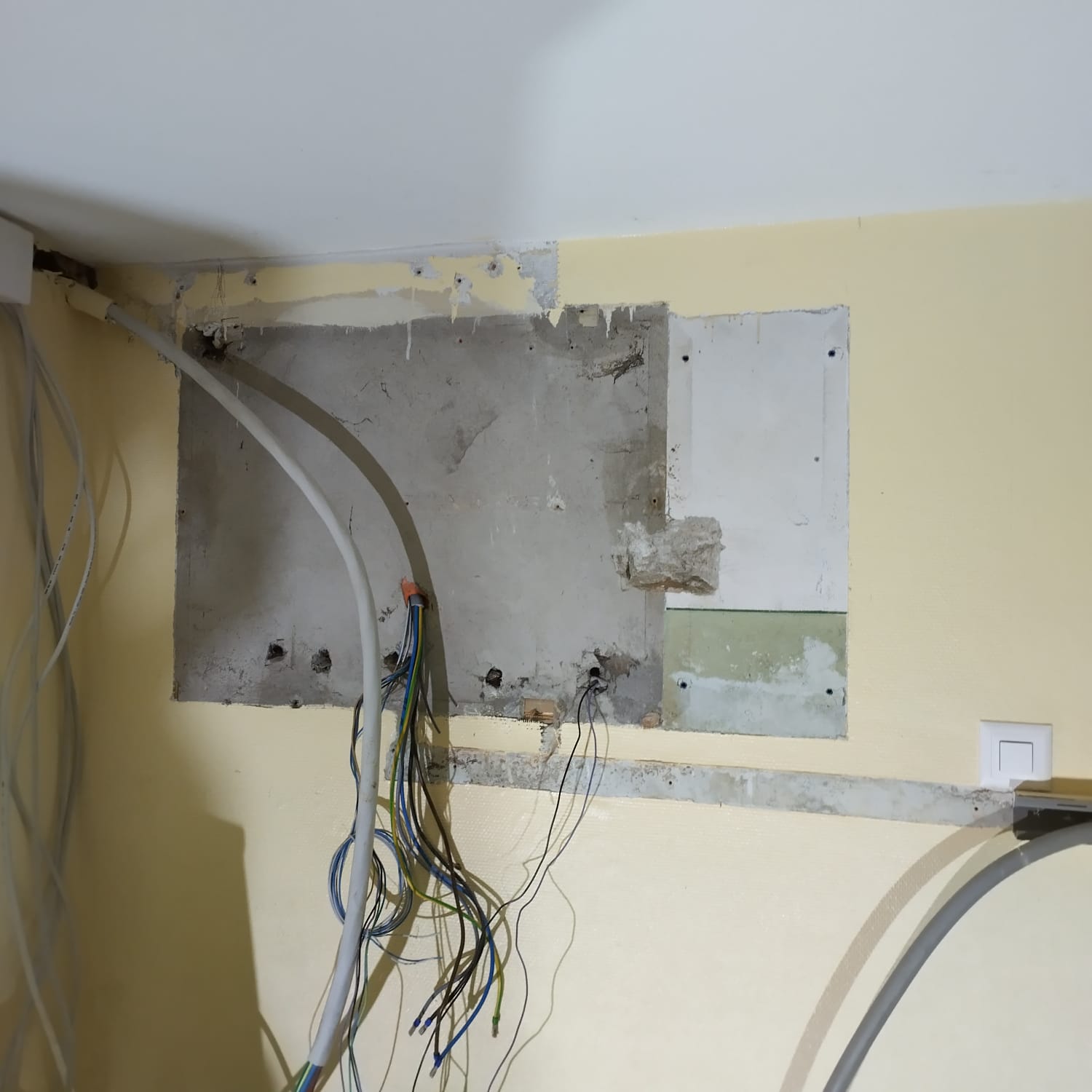

En images
